PRODUCTSWIRイメージスキャナ
SWIR Image Scanner

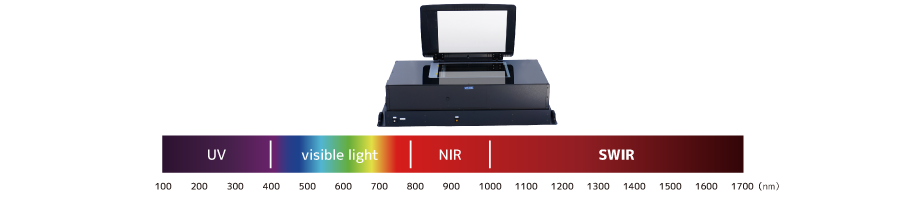

SWIR Image Scanner SWIR 画像をイメージスキャナ方式で。

SWIR(短波長赤外)を二次元画像で解析可能。半導体検査、水分の分布可視化、食品の異物検査に。

応用事例


| 半導体ウェハの均一性評価。 | 水分分布を2次元で可視化。 | 広範囲を一括撮影、異物検査・・・など

基本仕様

光源 階調 光学解像度
SWIR 専用機

SWIR
例: λ=1050 / 1300 / 1550 nm

12bit 入力 / 16bit 出力

211 ppi(総画素数:900 万画素)

SWIR 専用機(HDR)

SWIR
例: λ=1050 / 1300 / 1550nm

14bit 入力 / 16bit 出力

168 ppi(総画素数:570 万画素)

2ch-SWIR 専用機

SWIR
例: λ1=1300 nm / λ2=1550 nm

12bit 入力 / 16bit 出力

SWIR(λ1):84 ppi(総画素数:140 万画素)
SWIR(λ2):84 ppi(総画素数:140 万画素)

フルカラー / SWIR マルチモード機

白色 / SWIR
例: λ=1050 / 1300 / 1550 nm

各色 12 bit 入力 / 16bit 出力

可視:280 ppi(総画素数:1600 万画素)
SWIR:84 ppi(総画素数:140 万画素)

※取込寸法:310 mm × 420 mm

※追加オプションにて透過モード可。

※価格、納期はお問合せください。

特長

01有効感度波長域は、900〜1700nm

センサは、InGaAsを使用しています。可視光域から赤外域の一般的な名称は以下の通りです。
• 可視(Visible, VIS):380〜780nm
• 近赤外(Near‑Infrared, NIR):780〜1100 nm
• 短波長赤外(Short‑Wave Infrared, SWIR):約 1.0–3 μm
• 中波長赤外(Mid‑Wave Infrared, MWIR)または中赤外(MIR):約 3–5μm
• 長波長赤外(Long‑Wave Infrared, LWIR):約 8–12 μm

02オーダーメードで光源の発光波長を指定

赤外線LEDの発光波長を選定することで、解析対象の成分について、試料中の二次元分布を可視化することが可能です。
例えば、代表的な波長として1450nm 水(H2O)の吸収波長があります。
他にも、1050nm、1300nm、1550nm、などのLEDを光源として採用することが可能です。

03材料の分析や解析に必要な階調画像を得られます

256階調(8bit)、もしくは、16384階調(14bit)の反射率や透過率の分析が可能です。
基準板による校正機構を搭載しており、光源光量ムラやレンズによる周辺減光ムラの影響を受けない、試料の反射率や透過率に忠実な値を得る事ができます。
また、光源の照射角度が一定のため、表面の平滑性や凹凸を数値で可視化することができます。

04擬似カラーで可視化

各波長で得られた画像は、いずれもグレースケール(白黒)画像です。
しかし、波長毎の画像をフルカラー画像のRed/Green/Blueの各種チャンネルに割り当てて、疑似的なフルカラー画像として解析することが可能です。
肉眼に敏感な色の差として表現することで、僅かな反射率の差や、ムラを簡単に可視化することができます。
